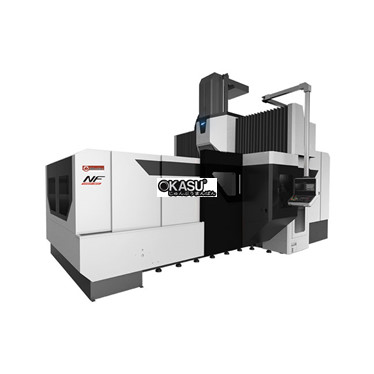

| Dòng NF | NF- 6226/ 33 |
NF- 8226/ 33 |
NF- 10226/ 33 |
||
|---|---|---|---|---|---|
| trục X (mm) | 6.200 | 8.200 | 10.200 | ||
| trục Y (mm) | 2.600/3.300 | ||||
| trục Z (mm) | đườnghộp |
920 /1,020(Tùy chọn) | |||
| tuyến tính | 1.000(Tối ưu)/1.200(Tối ưu)/1.400(Tối ưu) | ||||
| Kích thước bảng (mm) | 6.000 × 2.450 |
8.000 × 2.450 |
10.000 × 2.450 |
||
| tối đa.tải trọng bàn (kg) | 22.000 | 24.000 | 26.000 | ||
| Động cơ trục chính (liên tục/ định mức 30 phút) (kw) |
18,5/22(22/26Lựa chọn)(30/37Lựa chọn) | ||||
| Tốc độ trục chính (rpm) | đường hộp | bánh răng 2 bước |
4.500/6.000(Tùy chọn) | ||
truyền động bằngdây đai |
8.000/10.000(Tùy chọn) | ||||
| tuyến tính | bánh răng 2 bước |
22/26kW: 4.000/6.000(Tùy chọn) ; 30/37kW: 3000(Tùy chọn)/5500(Tùy chọn) |
|||
| Đai lái xe | 10.000(Tùy chọn) | ||||
| côn trục chính | ISO50 | ||||
| Tốc độ nạp cắt (mm/ min) |
1-10.000 | ||||
| Tốc độ di chuyển nhanh (m/ phút) |
x:10 | X:8 | X:8 | ||
| Y:20 | Y:20/15 | Y:20/15 | |||
| z:15 | z:15 | z:15 | |||
| Độ chính xác định vị (mm) | Tham khảo JIS B6333 | ±0,005/300, 0,015/Toàn bộ hành trình | |||
| Độ lặp lại (mm) | Tham khảo JIS B6333 | ±0,003 | |||
| Dung lượng lưu trữ công cụ (chiếc) | Thay đổi công cụ loại dọc | 40/60(Tùy chọn) | |||
| Chang công cụ đứng loại sàn | 40(Tối ưu)/60(Tối ưu) | ||||
| Thay đổi công cụ dọc-ngang loại đứng | 32 (Tùy chọn) / 40 (Tùy chọn) / 60 (Tùy chọn) | ||||
| Tổng trọng lượng máy (kg) | 56.000/ 58.900 |
66.000/ 69.900 |
75.000/ 79.900 |
||
