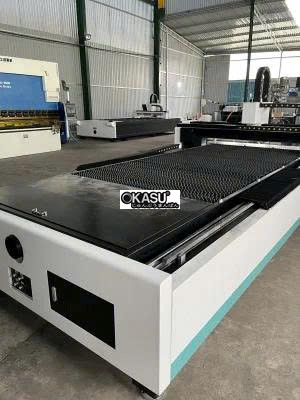

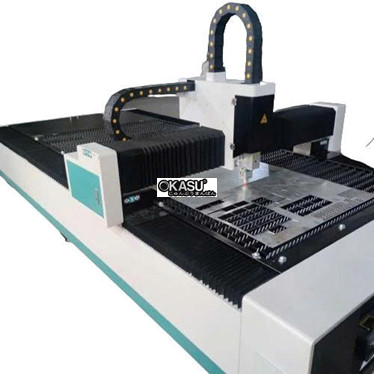

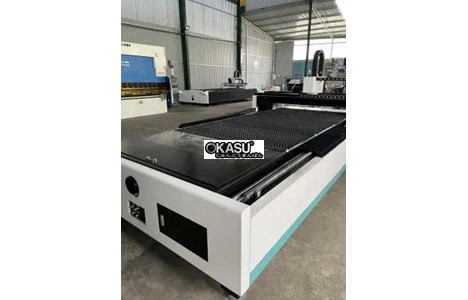

MÁY CẮT LASER FIBER 1500W CT-QA-3015 – KHỔ CẮT 3000×1500MM, ĐỘ CHÍNH XÁC CAO, TỐI ƯU NĂNG SUẤT GIA CÔNG KIM LOẠI
Trong gia công kim loại tấm hiện đại, tốc độ cắt, độ chính xác và khả năng xử lý nhiều loại vật liệu là những yếu tố quyết định trực tiếp đến hiệu quả sản xuất. Máy cắt laser fiber 1500W CT-QA-3015 mang đến giải pháp gia công mạnh mẽ với nguồn laser 1500W, bàn làm việc 3000×1500mm và hệ thống truyền động – điều khiển được trang bị nhiều linh kiện chuyên dụng, phù hợp cho nhiều nhu cầu sản xuất cơ khí và kim loại tấm.
⚡ Với công suất 1500W, máy hướng đến khả năng cắt nhanh, đường cắt sắc nét và đáp ứng linh hoạt nhiều loại vật liệu như thép carbon, inox, nhôm, đồng cùng các kim loại phù hợp khác.
🏭 Không chỉ tập trung vào hiệu suất, CT-QA-3015 còn được trang bị đầu cắt RAYTOOLS, ray HIWIN, bánh răng YYC, motor servo HCFA, bộ giảm tốc Nidec-Shimpo và hệ thống làm mát Hanli, tạo nên cấu hình đáng chú ý cho môi trường gia công chuyên nghiệp.
📋 THÔNG SỐ KỸ THUẬT
|
STT |
THÔNG SỐ / TÍNH NĂNG |
CHI TIẾT |
|
1 |
Kích thước bàn làm việc |
3000 × 1500mm |
|
2 |
Hành trình trục X |
3000mm |
|
3 |
Tốc độ tối đa không tải |
60m/phút |
|
4 |
Hành trình trục Y |
100mm |
|
5 |
Sai số định vị trục X/Y |
±0.04mm/m |
|
6 |
Sai số định vị lặp lại trục X/Y |
±0.03mm |
|
7 |
Khoảng cách phản hướng trục X/Y |
0.015mm |
|
8 |
Tăng tốc |
0.1G |
|
9 |
Tốc độ hợp thành trục X/Y |
50m/phút |
|
10 |
Trọng lượng máy |
3.95 tấn |
|
11 |
Tải trọng bàn làm việc |
1000kg |
|
12 |
Tổng diện tích |
3500 × 2800 × 153mm* |
|
13 |
Cấp độ bảo vệ nguồn điện |
IP54 |
|
14 |
Phương thức làm mát |
Làm mát bằng nước |
|
15 |
Công suất nguồn laser |
1500W |
|
16 |
Hệ thống CNC |
Raytools |
* Thông số kích thước được trình bày theo dữ liệu cung cấp.
⚡ NGUỒN LASER 1500W – TỐI ƯU HIỆU SUẤT CẮT KIM LOẠI
💥 Máy được trang bị nguồn laser công suất 1500W, cung cấp năng lượng cần thiết để thực hiện các đường cắt trên nhiều loại kim loại phù hợp.
🔩 Công suất này giúp máy đáp ứng tốt các nhu cầu gia công từ chi tiết cơ khí, linh kiện đến các sản phẩm kim loại tấm, đồng thời hỗ trợ doanh nghiệp nâng cao tốc độ xử lý đơn hàng.
🎯 Khi kết hợp với đầu cắt chuyên dụng và hệ thống truyền động chính xác, nguồn laser giúp tạo ra đường cắt gọn, giảm đáng kể công đoạn xử lý sau cắt trong những ứng dụng phù hợp.
📏 KHỔ LÀM VIỆC 3000×1500MM – THOẢI MÁI GIA CÔNG PHÔI KIM LOẠI TẤM
✨ Bàn làm việc có kích thước 3000×1500mm, tạo không gian gia công rộng cho các loại tấm kim loại có kích thước lớn.
🏭 Khổ bàn này đặc biệt phù hợp với các xưởng thường xuyên xử lý thép tấm, inox, nhôm và nhiều loại vật liệu kim loại khác cần gia công theo bản vẽ.
📦 Tải trọng bàn lên đến 1000kg giúp máy có thể tiếp nhận những phôi có trọng lượng đáng kể, đáp ứng tốt nhu cầu sản xuất công nghiệp trong phạm vi tải trọng thiết kế.
🎯 ĐỘ CHÍNH XÁC CAO – KIỂM SOÁT TỪNG ĐƯỜNG CẮT
🔬 Theo thông số cung cấp, máy có sai số định vị trục X/Y ±0.04mm/m và sai số định vị lặp lại ±0.03mm, hỗ trợ duy trì độ chính xác khi gia công các chi tiết có yêu cầu cao.
📐 Khoảng cách phản hướng trục X/Y chỉ 0.015mm, góp phần nâng cao khả năng phản hồi và định vị trong quá trình chuyển động.
🎯 Những thông số này đặc biệt có giá trị đối với các sản phẩm cần đảm bảo kích thước đồng đều, vị trí lỗ chính xác và đường biên cắt ổn định.
🚀 TỐC ĐỘ CAO – RÚT NGẮN THỜI GIAN GIA CÔNG
⚡ Máy có tốc độ tối đa không tải 60m/phút, trong khi tốc độ hợp thành trục X/Y đạt 50m/phút, hỗ trợ đầu cắt di chuyển nhanh trên bàn máy.
⏱️ Tốc độ chuyển động cao giúp giảm thời gian di chuyển giữa các vị trí cắt, đặc biệt hữu ích khi gia công các chi tiết có nhiều đường cắt hoặc bố trí nhiều sản phẩm trên cùng một tấm.
📈 Kết hợp cùng tốc độ tăng tốc 0.1G, hệ thống có khả năng đáp ứng tốt yêu cầu về năng suất trong môi trường sản xuất liên tục.
🛠️ ĐẦU CẮT RAYTOOLS – HỖ TRỢ CẮT CHÍNH XÁC
🔧 Máy sử dụng đầu cắt chuyên dụng RAYTOOLS, một trong những thành phần quan trọng quyết định chất lượng đường cắt.
🎯 Đầu cắt phù hợp giúp truyền năng lượng laser đến vật liệu chính xác hơn, hỗ trợ tạo đường cắt ổn định và tăng khả năng đáp ứng nhiều loại vật liệu.
🔩 Đầu cắt đi kèm dây quang trong cấu hình sản phẩm, giúp hệ thống được đồng bộ từ nguồn laser đến khu vực gia công.
🧠 HỆ THỐNG CNC RAYTOOLS – HỖ TRỢ VẬN HÀNH VÀ ĐIỀU KHIỂN
💻 CT-QA-3015 sử dụng hệ thống CNC Raytools, hỗ trợ điều khiển chuyển động và quá trình gia công theo chương trình.
🎯 Hệ thống CNC giúp đồng bộ hóa chuyển động của các trục, kiểm soát đường chạy dao và hỗ trợ duy trì độ chính xác giữa nhiều sản phẩm.
⚙️ Khi kết hợp với thiết kế truyền động bằng servo, ray dẫn hướng và bộ giảm tốc chính xác, máy tạo thành một hệ thống vận hành đồng bộ, phù hợp với các dây chuyền gia công kim loại tấm hiện đại.
🛞 RAY HIWIN + BÁNH RĂNG YYC – NỀN TẢNG CHO CHUYỂN ĐỘNG ỔN ĐỊNH
🔩 Máy sử dụng thanh ray HIWIN của Đài Loan, kết hợp bánh răng và dây curoa YYC, hỗ trợ chuyển động ổn định và chính xác cho hệ thống trục.
📏 Ray dẫn hướng có vai trò duy trì độ thẳng và sự ổn định khi đầu cắt di chuyển với tốc độ cao.
⚙️ Hệ thống truyền động được thiết kế đồng bộ giúp giảm rung động không mong muốn và hỗ trợ duy trì độ chính xác trong quá trình gia công.
🚀 MOTOR SERVO HCFA – PHẢN HỒI NHANH, VẬN HÀNH LINH HOẠT
⚡ Máy được trang bị 5 bộ motor servo và bộ điều khiển HCFA, hỗ trợ điều khiển chuyển động chính xác cho các trục.
🎯 Servo giúp hệ thống phản hồi nhanh với tín hiệu điều khiển, từ đó hỗ trợ đầu cắt di chuyển đúng theo quỹ đạo được lập trình.
📈 Đây là yếu tố quan trọng khi gia công các chi tiết có nhiều góc, đường cong hoặc hình dạng phức tạp, nơi yêu cầu chuyển động phải nhanh nhưng vẫn chính xác.
⚙️ BỘ GIẢM TỐC NIDEC-SHIMPO – TĂNG ĐỘ ỔN ĐỊNH TRUYỀN ĐỘNG
🔧 Hệ thống sử dụng 4 bộ giảm tốc Nidec-Shimpo, hỗ trợ truyền động cho các trục và góp phần đảm bảo chuyển động ổn định.
🎯 Bộ giảm tốc giúp điều chỉnh chuyển động của động cơ phù hợp với yêu cầu vận hành của hệ thống cơ khí, hỗ trợ duy trì khả năng kiểm soát trong quá trình cắt tốc độ cao.
💧 LÀM MÁT BẰNG NƯỚC – HỖ TRỢ DUY TRÌ HIỆU SUẤT LASER
🌊 Máy sử dụng phương thức làm mát bằng nước, giúp kiểm soát nhiệt độ của nguồn laser và các bộ phận liên quan trong quá trình vận hành.
❄️ Khả năng kiểm soát nhiệt tốt đóng vai trò quan trọng khi máy phải hoạt động liên tục, giúp hệ thống duy trì sự ổn định và hạn chế ảnh hưởng của nhiệt độ đến hiệu suất làm việc.
🎯 Đây là cấu hình phù hợp cho môi trường sản xuất yêu cầu máy hoạt động trong thời gian dài.
🛡️ CẤP BẢO VỆ IP54 – HỖ TRỢ AN TOÀN CHO CỤM ĐIỆN
🔐 Nguồn điện của máy có cấp độ bảo vệ IP54, hỗ trợ bảo vệ thiết bị trước các tác động từ bụi và nước theo điều kiện của cấp bảo vệ này.
⚠️ Tuy nhiên, máy vẫn cần được bố trí trong môi trường phù hợp, thực hiện vệ sinh và bảo dưỡng định kỳ để đảm bảo an toàn cũng như duy trì tuổi thọ thiết bị.
🏗️ TRỌNG LƯỢNG 3.95 TẤN – KẾT CẤU ỔN ĐỊNH KHI GIA CÔNG
💪 Máy có trọng lượng khoảng 3.95 tấn, tạo nền tảng chắc chắn cho hệ thống bàn, ray và cụm chuyển động.
🏭 Kết cấu máy nặng và ổn định giúp hạn chế rung động trong quá trình đầu cắt di chuyển nhanh, từ đó hỗ trợ duy trì độ chính xác và chất lượng đường cắt.
🎯 Đây là ưu điểm quan trọng đối với những thiết bị laser phải hoạt động với tốc độ cao và yêu cầu đường cắt ổn định.
🧰 CẤU HÌNH LINH KIỆN – ĐỒNG BỘ TỪ LASER ĐẾN ĐIỀU KHIỂN
Máy sở hữu cấu hình linh kiện khá đầy đủ, giúp doanh nghiệp dễ hình dung rõ hơn về hệ thống bên trong:
🔹 Nguồn laser 1500W: MAX
🔹 Đầu cắt và dây quang: RAYTOOLS
🔹 Thân máy: Jiuduan
🔹 Thanh ray: HIWIN – Đài Loan
🔹 Bánh răng và dây curoa: YYC – Đài Loan
🔹 Motor servo và bộ điều khiển: HCFA
🔹 Bộ giảm tốc trục X/Y: Nidec-Shimpo
🔹 Tủ điện: Jiuduan
🔹 Van điều khiển khí nén: SMC
🔹 Thiết bị điều khiển điện: Schneider – Pháp
🔹 Hệ thống CNC: Raytools
🔹 Máy làm mát: Hanli
💡 Việc sử dụng các linh kiện từ nhiều thương hiệu chuyên dụng giúp cấu hình máy có sự đồng bộ giữa nguồn laser, đầu cắt, truyền động, điều khiển và làm mát.
🎁 PHỤ KIỆN VÀ THIẾT BỊ ĐI KÈM
📦 Bộ nguồn laser MAX 1500W được trang bị theo máy.
🔧 Đầu cắt chuyên dụng RAYTOOLS cùng dây quang phục vụ hệ thống laser.
🛠️ Máy làm mát Hanli hỗ trợ kiểm soát nhiệt trong quá trình vận hành.
💨 Máy nén khí và máy sấy được cung cấp dưới dạng tùy chọn, không kèm máy theo cấu hình tiêu chuẩn.
🏭 ỨNG DỤNG CỦA MÁY CẮT LASER FIBER CT-QA-3015
🔩 Cơ khí chế tạo: Cắt chi tiết máy, linh kiện và các sản phẩm kim loại theo bản vẽ kỹ thuật.
🚗 Sản xuất phụ trợ ô tô, xe máy: Gia công các chi tiết kim loại có hình dạng phức tạp và yêu cầu độ chính xác cao.
📢 Quảng cáo: Cắt chữ, logo, biển hiệu và các chi tiết trang trí bằng kim loại.
🏠 Trang trí nội thất: Tạo hoa văn, họa tiết, vách ngăn và các chi tiết kim loại trang trí.
⚡ Điện – điện tử: Gia công các chi tiết kim loại nhỏ, tủ điện, vỏ thiết bị và linh kiện phù hợp với năng lực máy.
🏭 Gia công kim loại tấm: Cắt phôi theo bản vẽ, tối ưu vật liệu và tăng tốc độ hoàn thiện sản phẩm.
🚀 CT-QA-3015 1500W – TĂNG TỐC CẮT, NÂNG CHUẨN GIA CÔNG KIM LOẠI TẤM
Nếu doanh nghiệp đang tìm một chiếc máy cắt laser fiber có công suất 1500W, khổ cắt 3000×1500mm, độ chính xác cao và cấu hình linh kiện chuyên dụng, CT-QA-3015 là giải pháp đáng cân nhắc cho nhiều nhu cầu gia công kim loại tấm.
💥 1500W – 3000×1500MM – RAYTOOLS – HIWIN – HCFA – NIDEC-SHIMPO – CNC RAYTOOLS – LÀM MÁT NƯỚC
👉 LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN KHẢ NĂNG CẮT THỰC TẾ THEO TỪNG LOẠI VẬT LIỆU, CẤU HÌNH MÁY VÀ PHƯƠNG ÁN ĐẦU TƯ PHÙ HỢP VỚI XƯỞNG CỦA BẠN!
