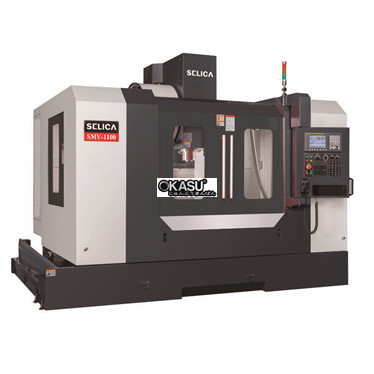

| Nội dung | Mô hình | Đơn vị | SMV - 1100 | |
|---|---|---|---|---|
| Du lịch | Hành trình 3 trục | Loạt hộp cách | ||
| Du lịch trục X | mm | 1100 | ||
| Du lịch trục Y | mm | 600 | ||
| Du lịch trục Z | mm | 600 (120-720 *) | ||
| Khoảng cách từ mũi trục chính đến mặt bàn | mm | 120-720 | ||
| Du lịch trục Z (BT40) - tùy chọn. |
mm |
- | ||
| Hành trình trục Z (loại đai BT50) - tùy chọn. |
mm |
- | ||
| Hành trình trục Z (đầu bánh răng BT50) - tùy chọn. |
mm |
- | ||
| Bàn | Khu vực bảng | mm | 1250 x 650 | |
| Tối đatải | kg | 880 | ||
| Rãnh chữ T | mm | 5 x 18 x 125 | ||
| Con quay | Côn trục chính | kiểu | BT40 | |
| Tốc độ trục chính | vòng / phút | 10000 | ||
| Ổ trục chính | kiểu | Thắt lưng | ||
| Động cơ trục chính | kw | 7,5 / 11 | ||
| Làm mát trục chính | kiểu | Bộ làm mát dầu | ||
| Tỷ lệ thức ăn | Di chuyển nhanh X | m / phút | 18 | |
| Di chuyển nhanh Y | m / phút | 18 | ||
| Z di chuyển nhanh | m / mm | 15 | ||
| Cắt tỷ lệ thức ăn | mm / phút | 1-10000 | ||
| Động cơ servo trục X / Y / Z (FANUC) | kw | 2,5 / 2,5 / 2,5 | ||
| Động cơ servo trục X / Y / Z (MITSUBISHI) | kw | 3,5 / 3,5 / 3,5 | ||
| ATC | Loại tạp chí | kiểu | Cánh tay |
|
| Dung lượng tạp chí công cụ | chiếc | 24 | ||
| Tối đađường kính dụng cụ | mm | 75/150 | ||
| Tối đachiều dài công cụ | mm | 300 | ||
| Tối đatrọng lượng dụng cụ | kg | 7 | ||
| Lựa chọn công cụ | kiểu | Ngẫu nhiên |
||
| Khác | Sự tiêu thụ năng lượng | KVA | 20 | |
| Kích thước máy (LxWxH) | mm | 3430x2560x2870 | ||
| Trọng lượng máy | kg | 7500 | ||
* Thiết kế và Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
