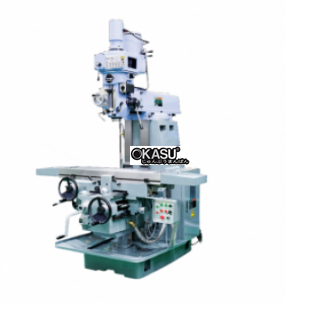

Thông số kỹ thuật chi tiết Máy phay đứng Namsun NSM-A, NSM-A Namsun Milling Machine
|
Máy phay đứng Namsun |
NSM-A |
|
Kích thước bàn máy |
1300x280 mm |
|
Kích thước rãnh chữ T bàn máy |
16x3 rãnh |
|
Hành trình trục X/Y/Z |
820/300/450 mm |
|
Hành trình nòng trục chính |
140mm |
|
Số cấp tốc độ tiến dao |
12 cấp |
|
Phạm vi tốc độ tiến dao |
12 ~ 600 mm/ph |
|
Tốc độ chạy nhanh (chạy rapid) trục X/Y |
3,000 mm/ph |
|
Tốc độ chạy nhanh (chạy rapid) trục Z |
800 mm/ph |
|
Tải trọng lớn nhất của bàn máy |
250 kg |
|
Góc xoay của đầu phay (trái / phải) |
±90 độ |
|
Góc xoay đầu công tác máy |
360 độ |
|
Hành trình đầu công tác máy |
535mm |
|
Côn đầu trục chính đứng (đầu lắp dao) |
NT-40 |
|
Tốc độ trục chính đứng |
60 - 3000 vg/ph |
|
Số cấp tốc độ trục chính |
16 cấp |
|
Cấp tốc độ ăn dao |
0.035/0.07/0.14 mm/vg |
|
Công suất động cơ đứng |
2.0 Kw |
|
Công suất động cơ dịch chuyển trục X/Y |
1.1 Kw |
|
Công suất động cơ dịch chuyển nhanh (chạy rapid) |
0.9 Kw |
|
Công suất động cơ làm mát |
60 W |
|
Nguồn điện sử dụng cho máy |
380V/50Hz/3pha |
|
Trọng lượng máy |
2100 kg |
|
Kích thước phủ sàn (LxW) |
3,000x2,000mm |
|
Model |
NSM-A |
|
|
Table |
Table surface |
1100x280mm |
|
Max loading |
250kg |
|
|
Travel |
X/Y/Z-axes travel |
820/300/450mm |
|
Quill travel |
140mm |
|
|
Spindle |
Spindle speed |
75 – 3600 rpm |
|
Spindle taper |
NT40 |
|
|
Head tilting angle |
±90° |
|
|
Rapid feed rate |
Quill feed rate |
0.04/0.08/0.15 mm/rev |
|
X/YZ-axes feed rate |
3000/800 mm/min |
|
|
Weigh of machine |
Net weight |
2100 Kg |
