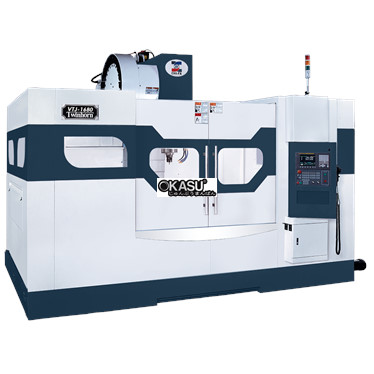

| Đơn vị | VTJ-1480 | VTJ-1680 | VTJ-1880 | |
|---|---|---|---|---|
| Hệ điều hành :Fanuc 0i -MF (8,4" LCD/AIAPC) | ||||
| Hành trình | ||||
| Hành trình Trục X | mm | 1400 | 1600 | 1800 |
| Hành trình Trục Y | mm | 800 | 800 | 800 |
| Hành trình Trục Z | mm | 800 | 800 | 800 |
| K/C từ đầu trục chính đến bàn máy | mm | 900 | 900 | 900 |
| Khoảng cách giữa các cột | mm | 200~1000 | 200~1000 | 200~1000 |
| Bàn làm việc | ||||
| Kích thước bàn làm việc | mm | 1500*800 | 1700*800 | 2000*800 |
| Kích thước rãnh chữ T | 5*18T*150 | 5*18T*150 | 5*18T*150 | |
| Trọng tải max. của bàn làm việc | kg | 1800 | 2000 | 2200 |
| Trục chính | ||||
| Tốc độ trục chính | rpm | 6000 | 6000 | 6000 |
| Độ côn trục chính | BT50 | BT50 | BT50 | |
| Đường kính trục chính | mm | 130/250 | 130/250 | 130/250 |
| Công suất trục chính (10 min) | kw | 18.5/22 | 18.5/22 | 18.5/22 |
| Tốc độ dịch chuyển | ||||
| Tốc độ trục X | mm/min | 15000 | 15000 | 15000 |
| Tốc độ trục Y | mm/min | 15000 | 15000 | 15000 |
| Tốc độ trục Z | mm/min | 12000 | 12000 | 12000 |
| Tốc độ cắt | mm/min | 12000 | 12000 | 12000 |
| ATC | ||||
| Hệ thống thay dao (ATC) | Arm kiểu 24T | Arm kiểu 24T | Arm kiểu 24T | |
| Số lượng dao trên đài dao | pcs | 24 | 24 | 24 |
| Đường kính dao liền kề lớn nhất | mm | 130 | 130 | 130 |
| Đường kính dao không liền kề lớn nhất | mm | 250 | 250 | 250 |
| Chiều dài dao lớn nhất | mm | 350 | 350 | 350 |
| Trọng lượng dao lớn nhất | kg | 15 | 15 | 15 |
| Độ chính xác | ||||
| Độ chính xác vị trí | mm | P ± 0.005 | P ± 0.005 | P ± 0.005 |
| Độ chính xác lặp lại | mm | P ± 0.005 | P ± 0.005 | P ± 0.005 |
| Thông số khác | ||||
| Kích thước máy (D*R*C) | 4000*3350*3020 | 4400*3350*3020 | 5000*3350*3020 | |
| Trọng lượng máy | kg | 13000 | 14000 | 15000 |
| Áp lực khí yêu cầu | kg/cm² | 6 | 6 | 6 |
| Điện năng tiêu thụ | KVA | 40 | 40 | 40 |
| Thùng chứa dung dịch | Lít | 480 | 480 | 480 |
