Đặc tính kỹ thuật
|
Model |
RIC-M5BS |

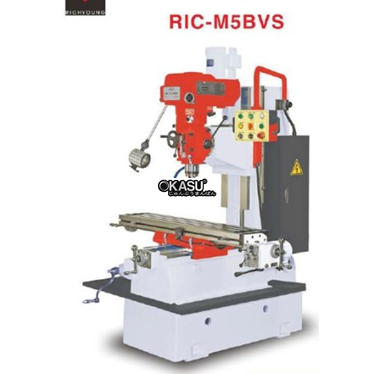

RIC-M5BVS |
RIC-M6BS |
RIC-M6BVS |
||||
|
Bàn |
|
|
||||||
|
Cỡ bàn |
254x1270mm(10”x50”) |
305x1370mm(12”x54”) |
||||||
|
Rãnh T |
3/16mm |
|||||||
|
Hành trình |
|
|
||||||
|
trục X |
915mm(36”) |
1100mm(43”) |
||||||
|
trục Y |
510mm(20”) |
490mm(19”) |
||||||
|
trục Z |
700mm(28”) |
650mm(26”) |
||||||
|
Ông(đầu trục) |
127mm(5”) |
127mm(5”) |
||||||
|
Trục chính |
|
|
||||||
|
Trục côn |
NT-40 |
NT-40 |
||||||
|
Động cơ |
5hp |
5hp |
||||||
|
Dẫn tiến (đầu trục) |
0.04; 0.08; 0.15mm/vòng |
0.04; 0.08; 0.15mm/vòng |
||||||
|
Vận tốc (50Hz) |
8 cấp tốc độ (70~2310 rpm) Chọn: 10 cấp tốc độ (70~2850rpm) Chọn: 16 cấp tốc độ (70~4620rpm) |
Thay đổitốc độ 60~3600 rpm |
8 cấp tốc độ (70~2310 rpm) Chọn: 10 cấp tốc độ (70~2850rpm) Chọn: 16 cấp tốc độ (70~4620rpm) |
Thay đổitốc độ 60~3600 rpm |
||||
|
Vận tốc (60Hz) |
8 cấp tốc độ (80~2720 rpm) Chọn: 10 cấp tốc độ (80~3600rpm) Chọn: 16 cấp tốc độ (80~5440rpm) |
Thay đổitốc độ 70~4200 rpm |
8 cấp tốc độ (80~2720 rpm) Chọn: 10 cấp tốc độ (80~3600rpm) Chọn: 16 cấp tốc độ (80~5440rpm) |
Thay đổitốc độ 70~4200 rpm |
||||
|
Đầu |
Quay trái, phải 90độ |
|||||||
|
Kích thước máy (HxDxW) |
1880x1580x1800mm(74”x63”71”) |
2080x1580x2360mm(82”63”94”) |
||||||
|
Bề mặt đứng của trục chính |
410mm(16”) |
410mm(16”) |
||||||
|
Mũi trục chính tới mặt bàn |
50-750mm |
50-750mm |
||||||
|
Trọng lượng máy |
1100kgs |
1350kgs |
||||||
