| Model |
Đơn Vị |

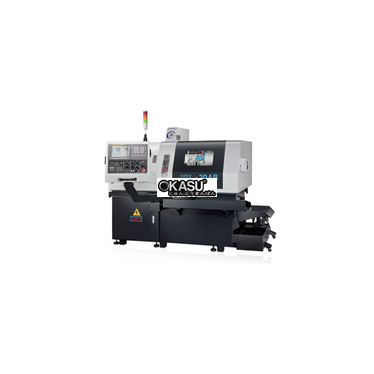

20AB |
| Đường kính tiện lớn nhất của trục chính |
mm |
20 |
| Đường kính tiện lớn nhất của trục phụ |
mm |
20 |
| Chiều dài vật tiện lớn nhất( có ống dẫn cố định ) |
mm |
200 |
| Chiều dài vật tiện lớn nhất( có ống dẫn hướng quay ) |
mm |
85 (optional:150) |
| Chiều dài vật tiện lớn nhất( không ống dẫn lót ) |
mm |
45 |
| Khả năng khoan tối đa của trục chính |
mm |
10 |
| Khả năng khoan tối đa của trục phụ |
mm |
10 |
| Khả năng taro tối đa của trục chính |
|
M8 |
| Khả năng taro tối đa của trục phụ |
|
M8 |
| Khả năng khoan chéo tối đa |
mm |
10 |
| Khả năng taro chéo tối đa |
|
M6 |
| Số dụng cụ tiện ngoài |
pcs |
8 |
| Số dụng cụ tiện trong |
pcs |
5 |
| Số dụng cụ khoan |
pcs |
4 (optional:7) |
| Gía đỡ dụng cụ |
pcs |
4 |
| Kích thước dao |
mm |
12x12x90 |
| Số trục di chuyển trên máy |
|
7 |
| (X1/Y1/Z1/X2/Z2/C1/C2) |
| Đường kính lỗ trục chính |
mm |
29 |
| Tốc độ cho phép của trục chính |
rpm |
200~8000 |
| Bước tiến chạy dao nhanh trục X/Z |
m/min |
24 |
| Công suất động cơ trục chính |
kw |
3.7 |
| Công suất động cơ trục phụ |
kw |
2.2 |
| Động cơ X1 / Z1 |
kw |
0.5 / 0.75 |
| Động cơ trục Y |
kw |
0.75 |
| Động cơ khoan |
kw |
0.75 |
| Động cơ khoan kết thúc |
kw |
0.75 |
| Động cơ X2 / Z2 |
mm |
0.5 / 0.5 |
| Động cơ làm mát |
kw |
0.375 |
| Công suất yêu cầu |
kw |
15KVA |
| Đường kính máy |
mm |
2605x1420x2150 |
| Trọng lượng máy |
kg |
2400 |
