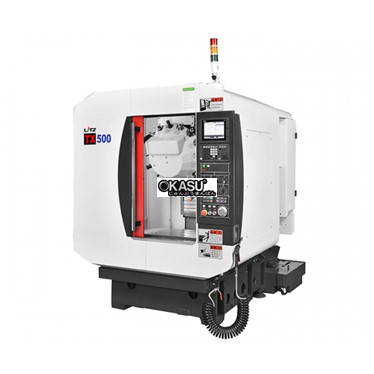

| TX-500 | TX-700 | TX-1000 | ||
|---|---|---|---|---|
| Du lịch cho 3 trục | ||||
| Du lịch trục X | mm | 500 | 700 | 1000 |
| Du lịch trục Y | mm | 400 | 400 | 500 |
| Hành Trình Trục Z | mm | 330 | 330 | 350 |
| Mũi trục chính đến bề mặt khả thi | mm | 170 - 500 | 170 - 500 | 150 - 500 |
| Con quay | ||||
| tốc độ trục chính | vòng/phút | 12000 | 12000 | 12000 |
| Hệ thống thay đổi công cụ tự động | ||||
| Số công cụ | một trong những cặp | 21 | 21 | 21 |
| tối đa.Đường kính dao (Không có dao liền kề) | mm | 60/80 | 60/80 | 60/80 |
| tối đa.Chiều dài công cụ | mm | 250 | 250 | 250 |
| tối đa.trọng lượng công cụ | Kilôgam | 3 | 3 | 3 |
| Phương pháp thay đổi công cụ | Loại đĩa | Loại đĩa | Loại đĩa | |
| Công cụ Thông số kỹ thuật | BT-30 | BT-30 | BT-30 | |
| động cơ | ||||
| Động cơ trục chính (Liên tục/30 phút định mức) | kw ( mã lực ) | 3,5 / 5,5 | 3,5 / 5,5 | 3,5 / 5,5 |
| Động Cơ Trên Trục X/Y/Z | kw | 1.5/1.5/2.2 | 1.5/1.5/2.2 | 1.5/1.5/2.2 |
| Bàn làm việc | ||||
| Diện tích bàn làm việc | mm | 650 x 400 | 850 x 400 | 1100 x 500 |
| Bàn làm việc tối đaDung tải | Kilôgam | 250 | 250 | 350 |
| Khe chữ T (Số X Chiều rộng X Khoảng cách từ tâm) | mm | 3 x 14 x 125 | 3 x 14 x 125 | 3 x 14 x 125 |
| Tốc độ nhanh | ||||
| Tốc độ nhanh của trục X | M/phút | 48 | 48 | 48 |
| Tốc độ nhanh trục Y | M/phút | 48 | 48 | 48 |
| Tốc độ nhanh của trục Z | M/phút | 48 | 48 | 48 |
| Cắt tốc độ nguồn cấp dữ liệu | mm/phút | 1 - 20000 | 1 - 20000 | 1 - 30000 |
| Bộ điều khiển | ||||
| Misubishi | M80 | M80 | M80 | |
| Điều khoản khác | ||||
| trọng lượng máy | Kilôgam | 3000 | 3500 | 4100 |
| Sự tiêu thụ năng lượng | KVA | 15 | 15 | 15 |
| Dung tích bình làm mát | L | 200 | 200 | 300 |
| Nguồn khí nén | kg/cm2 | 6 | 6 | 6 |
