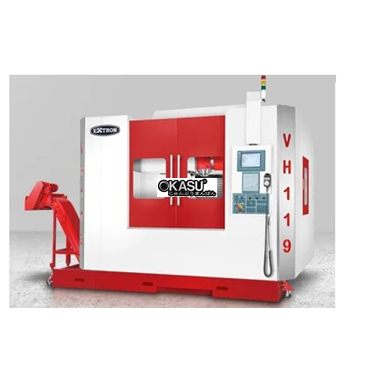

Thông số kỹ thuật máy phay CNC Đài Loan EXTRON VH-119U
|
Thông Số |
VH-119U |
| Hành trình | |
| Hành trình trục X (mm) |
1,100 |
| Hành trình trục Y (mm) |
900 |
| Hành trình trục Z (mm) |
830 |
| Phạm vi quay trục A |
-30˚ ~ +120˚ |
| Phạm vi quay trục B |
– |
| Phạm vi quay trục C |
360˚ (Ø 700 mm) |
| Bàn làm việc | |
| Kích thước bàn (hướng X) (mm) |
700 |
| Kích thước bàn (hướng Y) (mm) |
700 |
| Tải trọng lớn nhất trên bàn (kg) |
1,200 |
| Trục chính | |
| Kiểu côn trục chính |
BT40 |
| Tốc độ trục chính |
Trục chính cài sẵn 15,000 rpm |
| Công suất động cơ (cont. / 30 min) |
14, 3 kW |
| Tốc độ chạy dao | |
| Tốc độ chạy dao nhanh trục X (m/phút) |
30 |
| Tốc độ chạy dao nhanh trục Y (m/phút) |
30 |
| Tốc độ chạy dao nhanh trục Z (m/phút) |
24 |
| Tốc độ cắt khi có tải (m/phút) |
10 |
| Độ chính xác | |
| Sai số vị trí (JIS B 6338) |
± 0.010 mm/ toàn hành trình |
| Sai số vị trí (VDI 3441) |
P ≤ 0.010 mm/ toàn hành trình |
| Sai số lặp lại (JIS B 6338) |
± 0.003 mm |
| Sai số lặp lại (VDI 3441) |
Ps max ≤ 0.005/ toàn hành trình |
| Hệ thống thay dao tự động | |
| Số lượng dao |
Dạng xích 32 dao (Opt. 40 dao) |
| Đường kính dao lớn nhất (mm) |
Ø 76/ Ø127 |
| Chiều dài dao lớn nhất (mm) |
300 |
| Trọng lượng dao lớn nhất (kg) |
7 |
| Các thông số khác | |
| Nguồn yêu cầu |
60 kVA |
| Áp suất khí nén yêu cầu (kg/cm2) |
5 ~ 8 (5) |
| Trọng lượng máy (kg) |
8, 800 |
