Thông số kỹ thuật máy

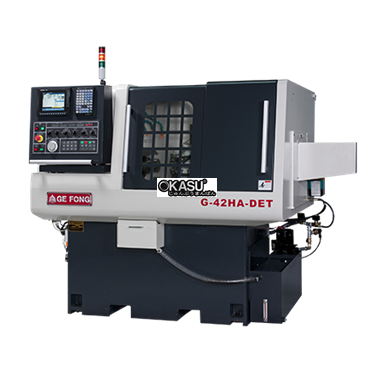

| NGƯỜI MẪU | G-42HA-DET |
|---|---|
| trục điều khiển | X, Y, Z, C |
| công suất thanh | 42mm |
| tối đa.chiều dài quay | Công suất thanh x 2,5~3 |
| tối đa.mặt khoan dia. | Mũi khoan cố định:Ø10mm Mũi khoan sống:Ø6mm |
| tối đa.kích thước khai thác khuôn mặt | Chạm cố định: M10 Chạm trực tiếp: M5 |
| tối đa.khoan chéo dia. | Mũi khoan trực tiếp: Ø6mm |
| tối đa.kích thước khai thác chéo | Nhấn trực tiếp: M5 |
| Loại kẹp trục chính | 173E |
| kích thước mâm cặp 3 hàm | 6 inch |
| tháp công cụ | 8 vị trí / điều khiển servo |
| Hành trình trục X | 140mm |
| Hành trình trục Z | 160mm(Có đuôi) / 230mm(Không có đuôi) |
| Hành trình trục Y | 120mm |
| di chuyển nhanh | 24m/phút (Tối đa) |
| lập chỉ mục trục chính | 0,001° (trục C) |
| Động cơ trục chính (Tiếp/15 phút) | 3.7/5.5KW |
| tối đa.tốc độ trục chính | 4500RPM |
| Động cơ trục điều khiển | Mitsubishi:Trục X, Z:1KW / Trục Y:0.75KW Fanuc:0.75KW |
| Động cơ trục chính công cụ | (Mitsubishi) 1KW, (Fanuc) 0.75KW |
| Động cơ thủy lực | 0,75KW |
| động cơ làm mát | 0,75KW |
| động cơ bôi trơn | 0,0035KW |
| Đối mặt với công cụ trực tiếp Nos / collet | mặt: 3 / ER11(Ø7mm) Tùy chọn: 2 / ER20(Ø13mm) |
| Số công cụ trực tiếp chéo / ống kẹp | chữ thập: 3 / ER16(Ø10mm) |
| chuôi công cụ OD | 16x16mm |
| Bộ kẹp công cụ ID cố định | Tùy chọn ER16(Ø10mm) : ER20(Ø13mm) |
| tối đa.kích thước thanh nhàm chán | Ø20mm |
| lỗ khoan trục chính | Ø46mm |
| Chiều cao trung tâm trục chính | 1120mm |
| Nguồn năng lượng cần thiết | 3Ø220V x 10KVA |
| Khí nén cần thiết | 6 Kg/c㎡ x 50 Nl/phút |
| Kích thước máy (WxDxH) | 2,060x1,660x1,700mm (Có đuôi: 2,460x1,660x1,700mm) |
| trọng lượng máy | 2.200 Kg |
