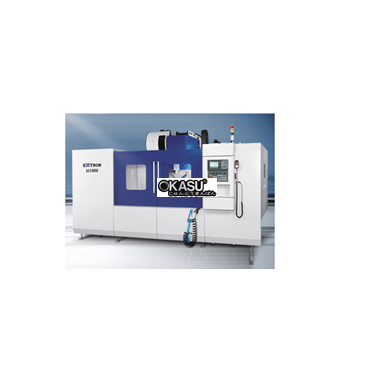

Bảng thông số kỹ thuật máy phay CNC M1600/M1600L
|
Thông Số |
M1600 |
M1600L |
| Hành trình | ||
| Hành trình trục X (mm) |
1,600 |
1,600 |
| Hành trình trục Y (mm) |
800 |
1000 |
| Hành trình trục Z (mm) |
800 |
800 |
| Khoảng cách từ tâm trục chính đến ray trên cột (mm) |
860 |
1,060 |
| Khoảng cách từ lỗ côn trục chính tới mặt bàn |
170 ~ 970 |
170 ~ 970 |
| Bàn làm việc | ||
| Kích thước bàn (mm) |
1,800 x 800 |
|
| Kích thước rãnh chữ T (WxNxD) |
18 mm x 5 x 165 mm |
|
| Tải trọng lớn nhất trên bàn (kg) |
2,500 |
|
| Trục chính | ||
| Kiểu côn trục chính |
BT50 (Opt BT40) |
|
| Tốc độ trục chính (vòng/phút) |
4,500/(Opt. 6,000) |
|
| Công suất động cơ (cont. / 30 min) |
15 / 18. 5 kW (Opt 18. 5/22kW) |
|
| Tốc độ chạy dao | ||
| Tốc độ chạy dao nhanh trục X (m/phút) |
15 |
|
| Tốc độ chạy dao nhanh trục Y (m/phút) |
15 |
|
| Tốc độ chạy dao nhanh trục Z (m/phút) |
15 |
|
| Tốc độ cắt khi có tải (m/phút) |
10 |
|
Hệ thống thay dao tự động |
||
| Số lượng dao |
Kiểu tay gắp 24 dao (Opt. 32/40 dao) |
|
| Đường kính dao lớn nhất (mm) |
Ø 105 / Ø 220 |
|
| Chiều dài dao lớn nhất (mm) |
350 |
|
| Trọng lượng dao lớn nhất (kg) |
15 |
|
| Độ chính xác | ||
| Sai số vị trí (JIS B 6338) |
±0.010 mm / toàn hành trình |
|
| Sai số vị trí (VDI 3441) |
P ≤ 0.015 mm/ toàn hành trình |
|
| Sai số lặp lại (JIS B 6338) |
±0.003 mm |
|
| Sai số lặp lại (VDI 3441) |
Psmax ≤ 0.007mm |
|
| Các thông số khác | ||
| Nguồn yêu cầu |
48 kVA |
|
| Áp suất khí nén tối thiểu (kg/cm2) |
5 ~ 8 (5) |
|
| Dung tích thùng chứa dung dịch làm mát |
280 lit |
|
| Trọng lượng máy (kg) |
14,000 |
|
