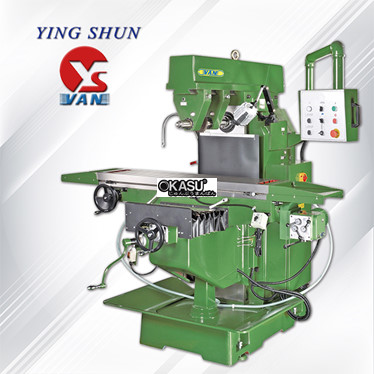

- Phần đúc chính được làm bằng đúc meehanite.
- Trục chính là một mảnh được gia công từ thép hợp kim SCM440, luyện nhiệt, đánh bóng tần số cao và chính xác.
- Đường trượt trục X, Y, Z được tôi cứng và nối đất.
- Turcite-B phủ trên các cách XY.
- Thiết kế đường vuông trên đường trượt Y và cột.
- Vít bi đai ốc đôi trục X/Y.
- Cơ cấu bánh răng phay ngang, tốc độ tối đa 1288/50HZ.
| 9 bước | ||
| 60HZ | 92-204-241-251-536-590-660-1311-1614(RPM) | |
| 50HZ | 73-163-193-201-428-471-527-1056-1288(RPM) | |
-
Giá đỡ ngang.

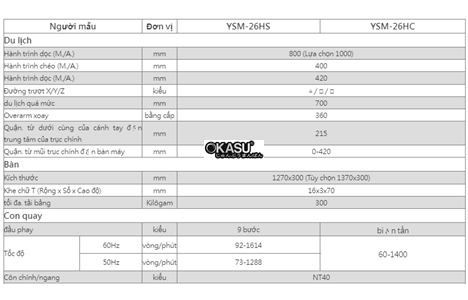

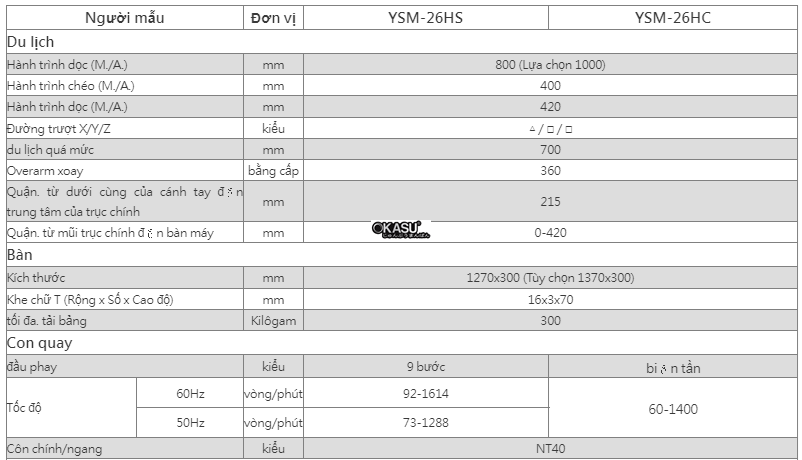

| Người mẫu | Đơn vị | YSM-26HS | YSM-26HC | ||
| Du lịch | |||||
| Hành trình dọc (M./A.) | mm | 800 (Lựa chọn 1000) | |||
| Hành trình chéo (M./A.) | mm | 400 | |||
| Hành trình dọc (M./A.) | mm | 420 | |||
| Đường trượt X/Y/Z | kiểu | △ / □ / □ | |||
| du lịch quá mức | mm | 700 | |||
| Overarm xoay | bằng cấp | 360 | |||
| Quận.từ dưới cùng của cánh tay đến trung tâm của trục chính | mm | 215 | |||
| Quận.từ mũi trục chính đến bàn máy | mm | 0-420 | |||
| Bàn | |||||
| Kích thước | mm | 1270x300 (Tùy chọn 1370x300) | |||
| Khe chữ T (Rộng x Số x Cao độ) | mm | 16x3x70 | |||
| tối đa.tải bảng | Kilôgam | 300 | |||
| Con quay | |||||
| đầu phay | kiểu | 9 bước | biến tần | ||
| Tốc độ | 60Hz | vòng/phút | 92-1614 | 60-1400 | |
| 50Hz | vòng/phút | 73-1288 | |||
| Côn chính/ngang | kiểu | NT40 | |||

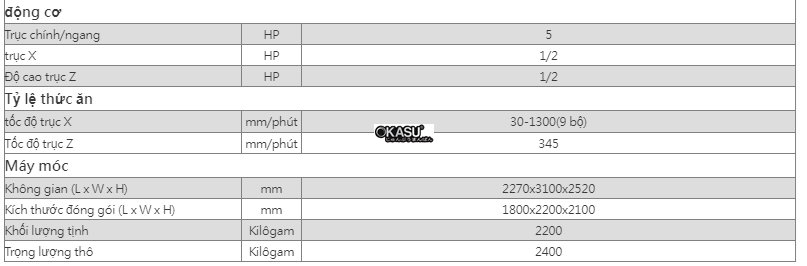

| động cơ | |||||
| Trục chính/ngang | HP | 5 | |||
| trục X | HP | 1/2 | |||
| Độ cao trục Z | HP | 1/2 | |||
| Tỷ lệ thức ăn | |||||
| tốc độ trục X | mm/phút | 30-1300(9 bộ) | |||
| Tốc độ trục Z | mm/phút | 345 | |||
| Máy móc | |||||
| Không gian (L x W x H) | mm | 2270x3100x2520 | |||
| Kích thước đóng gói (L x W x H) | mm | 1800x2200x2100 | |||
| Khối lượng tịnh | Kilôgam | 2200 | |||
| Trọng lượng thô | Kilôgam | 2400 | |||
