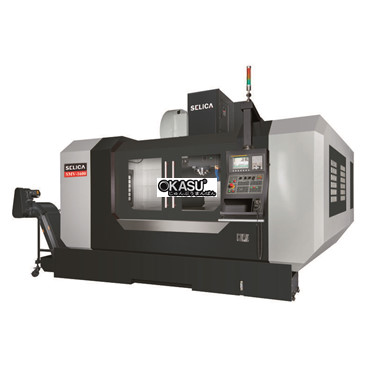

| Nội dung | Mô hình | Đơn vị | SHV - 1600 | |
|---|---|---|---|---|
| Du lịch | Hành trình 3 trục | Hướng dẫn tuyến tính | ||
| Hành trình trục X | mm | 1600 | ||
| Hành trình trục Y | mm | 750 | ||
| Hành trình trục Z | mm | 700 | ||
| Khoảng cách từ mũi trục chính đến mặt bàn | mm | 100-800 | ||
| Bàn | Khu vực bảng | mm | 1650 x 750 | |
| Tối đatải | kg | 1200 | ||
| Rãnh chữ T | mm | 5 x 18 x 125 | ||
| Con quay | Côn trục chính | - | BT40 | |
| Tốc độ trục chính (Loại dây đai) | vòng / phút | 10000 | ||
| Tốc độ trục chính (Truyền động trực tiếp) | kiểu | 10000/12000/15000 | ||
| Động cơ trục chính | kw | 15/11 | ||
| Làm mát trục chính | kiểu | Bộ làm mát dầu | ||
| Tỷ lệ thức ăn | Di chuyển nhanh X | m / phút | 24 | |
| Di chuyển nhanh Y | m / phút | 24 | ||
| Z di chuyển nhanh | m / mm | 24 | ||
| Cắt tỷ lệ thức ăn | mm / phút | 1-15000 | ||
| Động cơ servo trục X / Y / Z (FANUC) | kw | 4/4/7 | ||
| Động cơ servo trục X / Y / Z (MITSUBISHI) | kw | 4,5 / 4,5 / 7 | ||
| ATC | Loại tạp chí (BT40) | kiểu | Cánh tay | |
| Dung lượng tạp chí công cụ | chiếc | 24 | ||
| Tối đađường kính dụng cụ | mm | 75/150 | ||
| Tối đachiều dài công cụ | mm | 300 | ||
| Tối đatrọng lượng dụng cụ | kg | 7 | ||
| Lựa chọn công cụ | kiểu | Ngẫu nhiên |
||
| Khác | Sự tiêu thụ năng lượng | KVA | 30 (40 tùy chọn) | |
| Kích thước máy (LxWxH) | mm | 4000x3740x2900 | ||
| Trọng lượng máy | kg | 11000 | ||
*Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
