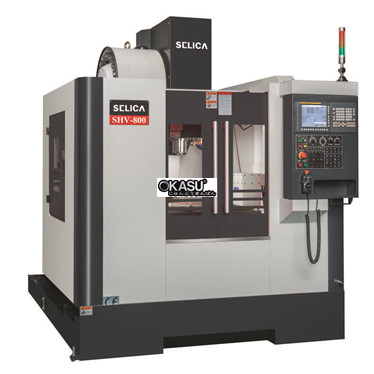

| Nội dung | Mô hình | Đơn vị | SHV-800 | |||
|---|---|---|---|---|---|---|
| Du lịch | Hành trình 3 trục | Hướng dẫn tuyến tính | ||||
| Hành trình trục X | mm | 800 | ||||
| Hành trình trục Y | mm | 500 | ||||
| Hành trình trục Z | mm | 580 | ||||
| Khoảng cách từ mũi trục chính đến mặt bàn | mm | 120-700 | ||||
| Bàn | Khu vực bảng | mm | 900 x 500 | |||
| Tối đatải | kg | 500 | ||||
| Rãnh chữ T | mm | 5 x 18 x 100 | ||||
| Con quay | Côn trục chính | - | BT40 | |||
| Loại đai | vòng / phút | 10000 | ||||
| Spindlespeed | vòng / phút | 8000/10000/15000 | ||||
| Động cơ trục chính | kw | 5,5 / 7,5 | ||||
| Làm mát trục chính | - | Bộ làm mát dầu | ||||
| Tỷ lệ thức ăn | Di chuyển nhanh X | m / phút | 30 | |||
| Di chuyển nhanh Y | m / phút | 30 | ||||
| Z di chuyển nhanh | m / mm | 24 | ||||
| Cắt tỷ lệ thức ăn | mm / phút | 1-15000 | ||||
| Động cơ servo trục X / Y / Z (FANUC) | kw | 1,2 / 1,8 / 3,0 | ||||
| Động cơ servo trục X / Y / Z (MITSUBISHI) | kw | 1,5 / 1,5 / 2 | ||||
| ATC | Loại tạp chí | kiểu | Cánh tay | |||
| Dung lượng tạp chí công cụ | chiếc | 24 | ||||
| Tối đađường kính dụng cụ | mm | 75/150 | ||||
| Tối đachiều dài công cụ | mm | 250 | ||||
| Tối đatrọng lượng dụng cụ | kg | 7 | ||||
| Lựa chọn công cụ | kiểu | Ngẫu nhiên |
||||
| Khác | Sự tiêu thụ năng lượng | KVA | 20 | |||
| Kích thước máy (LxWxH) | mm | 2400x2600x2800 | ||||
| Trọng lượng máy | kg | 4500 | ||||
*Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
