Model |

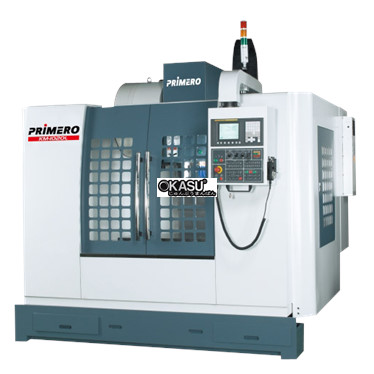

KM-1020L |
|
|
Hành trình |
Rãnh tuyến tính |
|
|
Hành trình trục X mm |
1020 |
|
|
Hành trình trục Y mm |
550 |
|
|
Hành trình trục Z mm |
580 |
|
|
Mũi trục chính đến bàn mm |
120-700 |
|
|
Bàn máy |
||
|
Rãnh chữ T |
5x18x125 mm |
|
|
Tải trọng bàn máy kg |
600 |
|
|
Kích thước bàn mm |
1020x550 mm |
|
|
Trục chính |
||
|
Độ côn mũi trục chính |
BT40 |
BT40 |
|
Tốc độ trục chính v/p |
8000 |
10000-12000 |
|
Dẫn động trục chính |
Dây đai |
Trực tiếp |
|
Làm mát trục chính |
Làm mát dầu |
|
|
Động cơ trục chính |
7.5 Kw |
|
|
Tỷ lệ dẫn tiến |
||
|
Dẫn tiến nhanh trục X, Y |
30 m/p |
|
|
Dẫn tiến nhanh trục Z |
20 m/p |
|
|
Tốc độ ăn dao |
1-15000 mm/p |
|
|
Động cơ 3 trục X, Y, Z |
1.8/1.8/2.5 Kw |
|
|
Đài dao |
||
|
Kiểu dao |
Carousel |
Arm |
|
Số vị trí gá dao |
16 |
24 |
|
Đường kính dao |
100/150 mm |
80/150 mm |
|
Chiều dài dao |
250 mm |
250 mm |
|
Trọng lượng dao max |
7 kg |
7 kg |
|
Kiểu chọn dao |
Cố định |
Ngẫu nhiên |
|
Tổng thể |
||
|
Nguồn yêu cầu |
20 KVA |
|
|
Trọng lượng máy |
6800 kg |
|
|
Kích thước máy |
2940 x 2180 x 2350 mm |
|
