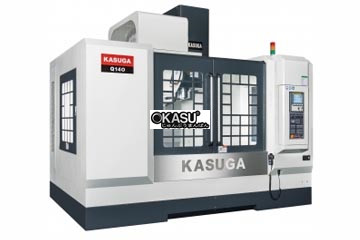

| MẶT HÀNG / MẪU | Q120 | Q140 | |
|---|---|---|---|
| kích thước bảng | 1300x650mm | 1500x650mm | |
| Tải tối đa | 1200 kg | 1400 kg | |
| Khe chữ T (Cao độ x Số x W) | 18x5x125mm | ||
| Hành trình trục X | 1250mm | 1450mm | |
| Hành trình trục Y | 660mm | ||
| Hành trình trục Z | 660mm | ||
| côn trục chính | BT-50 | ||
| Động cơ servo trục chính- tiếp./30 phút. |
Trục chính loại đai - 15 / 18,5 kW | ||
| Trục truyền động bánh răng - 11 / 15 kW | |||
| tốc độ trục chính | Trục chính loại đai - 6000 vòng / phút | ||
| Trục truyền động bánh răng - 6000 vòng / phút | |||
| Vòng bi trục chính (ID) | 90 (100)mm | ||
| Mũi trục chính với mặt bàn | 125 ~ 785mm | ||
| Trung tâm trục chính đến hướng dẫn cột | 700mm | ||
| Mặt bàn cạnh cửa | 310 mm | ||
| Sàn đến bàn không có miếng đệm cân bằng | 900 mm | ||
| Tốc độ nạp nhanh trục X/Y/Z | 24/24/20 m/phút | ||
| Tốc độ cắt trục X/Y/Z | 10 m/phút | ||
| Vít bi trục X/Y/Z | 45/45/45mm | ||
| Cài đặt tối thiểu | 0,001 mm | ||
| Động cơ nạp trục X/Y/Z (Fanuc) | 4,0 / 4,0 / 9,0 mã lực | ||
| ATC – Loại cánh tay số.công cụ | BT-50/24T | ||
| Thời gian thay dụng cụ (từ dụng cụ này sang dụng cụ khác) | 4 giây | ||
| tối đa.đường kính/chiều dài dụng cụ | 125/300mm | ||
| tối đa.đường kính dụng cụ không có dụng cụ liền kề | 250mm | ||
| tối đa.trọng lượng dụng cụ | 15kg | ||
| Thể tích bình nước làm mát | 350 lít | ||
| Thể tích bể bôi trơn | 4 L | ||
| Yêu cầu năng lượng | 40 KVA | ||
| áp lực không khí | 5,5 ~ 7kg/cm² | ||
| Kích thước máy | 3400 x 3090 x 3150 mm | 3600 x 3090 x 3150 mm | |
| trọng lượng máy | 9300 kg | 9900 kg | |
| Bộ điều khiển | 0i-MF / M80A / 828D | ||
