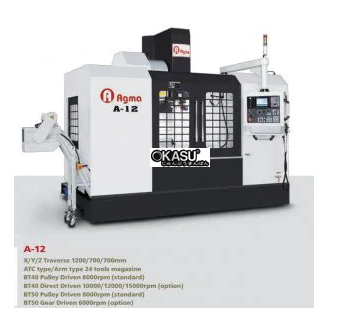

| Model A-12 |
Đơn vị |
A-12 |
|
| Trục chính | Kiểu trục chính |
NO. 40/NO. 50 |
|
| Truyền động |
Truyền động đai (BT-40)/(BT-50) |
||
| Tốc độ trục chính |
vg/ph |
P8000 (BT-40)/P8000 (BT-50) |
|
| Đường kính trục chính |
mm |
150 (BT-40)/190 (BT-50) |
|
| Bàn máy | Kích thước bàn |
mm |
1,350 x 700 |
| Rãnh T |
mm |
5x18x125 |
|
| Tải trọng bàn |
Kgs |
1,200 |
|
| Hành trình & | Trục X |
mm |
1,200 |
| Trục Y |
mm |
700 |
|
| Trục Z |
mm |
700 |
|
| Khoảng cách từ mũi trục chính tới mặt bàn máy |
mm |
120 ~ 820 |
|
| Khoảng cách từ tâm trục chính tới bề mặt cột |
mm |
820 |
|
| Chạy dao nhanh (X/Y/Z) |
m/phút |
X, Y, Z:32/32/24 |
|
| Tốc độ cắt |
mm/phút |
X, Y, Z: 1 ~ 10,000 |
|
| Thay dao tự động | Cán dao |
BT-40/BT-50 |
|
| Khóa chuôi côn |
MAS P40T-1(45°)/MAS P50T-1(45°) |
||
| Ổ dao |
pcs |
24 |
|
| Đường kính dao lớn nhất (Đủ dao) |
mm |
φ80/φ125(for BT-40)/φ125/φ250 (for BT-50) |
|
| Chiều dài dao lớn nhất |
mm |
300 |
|
| Khối lượng dao lớn nhất |
Kgs |
6 (BT-40)/15 (BT-50) |
|
| Kiểu thay dao tự động |
Tay máy |
||
| Động cơ | Trục chính(Cont. /30 min) |
kw |
7. 5/11(10/15) BT-40/ 11/15(15/20) BT-50 |
| Trục X/Y/Z |
kw |
4 / 4 / 7 |
|
| Trục vít me | Trục X(Đường kính/Bước/Cấp chính xác) |
φ45/P12/C3 |
|
| Y Axis(Đường kính/Bước/Cấp chính xác) |
φ45/P12/C3 |
||
| Z Axis(Đường kính/Bước/Cấp chính xác) |
φ45/P12/C3 |
||
| Vòng bi 3 trục (Motor End / Bearing End) |
35TAC72B/(4/2) |
||
| Ray dẫn hướng 3 trục | Trục X |
Ray dẫn hướng rộng 45mm / 3 Slider / 2-Track |
|
| Trục Y |
Ray dẫn hướng rộng 45mm/ 2 Slider / 4-Track |
||
| Trục Z |
Ray dẫn hướng rộng 45mm/ 3 Slider / 2-Track |
||
| Các thông số khác | Chiều cao máy |
mm |
3,200 |
| Dài x rộng |
mm |
3,600*3, 350 |
|
| Trọng lượng máy |
Kgs |
8, 450 |
|
| Bộ điều khiển |
OiM |
